HandySCAN 3D | PRO-Serie
Bewährte und zuverlässige 3D-Scanner für den professionellen Einsatz
Hochleistungsfähige 3D-Scanner mit erstklassiger Scan-to-CAD-Software
Der Schlüssel zu einem effizienten Reverse-Engineering-Workflow liegt darin, 3D-Scandaten so schnell und nahtlos wie möglich in gebrauchsfertige CAD- und 3D-Druckmodelle umzuwandeln.
Um dies zu erreichen, benötigen Produktdesigner einen leistungsstarken Laser-3D-Scanner, der selbst kleinste Details auf jeder Oberflächenbeschaffenheit erfassen kann und in jeder Umgebung zuverlässig arbeitet, ohne dabei an Genauigkeit einzubüssen.
Ebenso wichtig ist die Wahl einer Software, die sich durch fortschrittliche 3D-Scanverarbeitung auszeichnet und leistungsstarke Skizzier- und Modellierungswerkzeuge bietet, um den schnellsten und effizientesten Weg vom Scan zum CAD zu schaffen, mit der Möglichkeit, 3D-Modelle direkt mit den ursprünglichen Scandaten zu vergleichen.
Die HandySCAN 3D | PRO-Serie im Paket mit Scan-to-CAD Pro bietet eine leistungsstärkere, zugänglichere und zuverlässigere Lösung, um die Produktentwicklung zu beschleunigen, die Markteinführungszeit zu verkürzen und die Entwicklungskosten zu senken.
Genauigkeit von 0,030 mm
Weltweit führender Support
Hohe Detailgenauigkeit
Bewährte Lösung
Schnellste Zeit bis zum CAD
Einfachste und intuitivste
Benutzeroberfläche
Sie suchen einen tragbaren 3D-Scanner, der Ihnen das beste Preis-Leistungs-Verhältnis bietet?
Unsere Experten zeigen Ihnen gerne, wie die
HandySCAN 3D | PRO-Serie Ihre 3D-Messabläufe revolutionieren und Ergebnisse liefern kann, die Ihre Erwartungen übertreffen.
Genauigkeit und hohe Detailgenauigkeit
Die HandySCAN 3D | PRO-Serie liefert genaue und präzise Dimensionsmessungen komplexer Formen in jeder Umgebung, unabhängig von den Einrichtungsbedingungen oder der Erfahrung des Benutzers. Mit der dynamischen Referenzierungsfunktion können Benutzer hochwertige .stl-Modelle jeder Oberfläche erstellen und selbst unter schwierigen Bedingungen die feinsten Details komplexer Teile erfassen.
Genauigkeit
Bis zu 0,030 mm
Volumetrische Genauigkeit
0,020 ± 0,060 mm/m
Hohe Wiederholgenauigkeit
Zuverlässiges 3D-Scannen beliebiger Objekte
Hohe Auflösung
Hochwertige Scandaten mit feinen Details

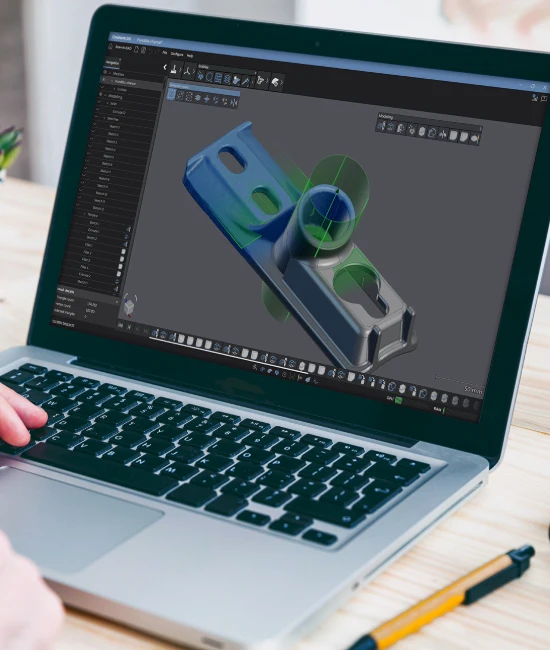

Schnellster Weg zum CAD-Modell
In Kombination mit der Vielseitigkeit und dem ergonomischen Design des 3D-Scanners ist die Software nahtlos integriert und bietet eine intuitive, benutzerfreundliche Erfahrung für jedes Reverse-Engineering-Projekt. Das Softwaremodul „Scan-to-CAD“, Teil der Creaform Metrology Suite, beschleunigt die Extraktion von 3D-Scan-Features zusätzlich, generiert bereits beim ersten Versuch präzise CAD-Modelle und gewährleistet den schnellsten Weg zum CAD-Modell.
Fähigkeit, komplexe und schwierige Oberflächen schnell zu beherrschen
Integrierte Software für die erweiterte Verarbeitung von 3D-Scandateien
Optimierte Skizzier- und Modellierungswerkzeuge für 3D-Daten
Echtzeit-Analyse von CAD-Modellabweichungen
Bewährte und zuverlässige Technologie
Gestützt auf 20 Jahre Erfahrung in der Entwicklung und Weiterentwicklung von Laser-3D-Scannern bietet die PRO-Serie hohe Leistung zu einem erschwinglichen Preis und damit das beste Preis-Leistungs-Verhältnis auf dem Markt. Diese bewährte Technologie wird in Nordamerika hergestellt und von über 10’000 Anwendern geschätzt. Sie spiegelt das Engagement von Creaform für Zuverlässigkeit und engagierten Kundenservice wider.
Bestes Preis-Leistungs-Verhältnis
Designed and manufactured in North America
Mehr als 10.000 Nutzer weltweit
Unterstützt durch ein globales Kundensupport-Team und technische Experten

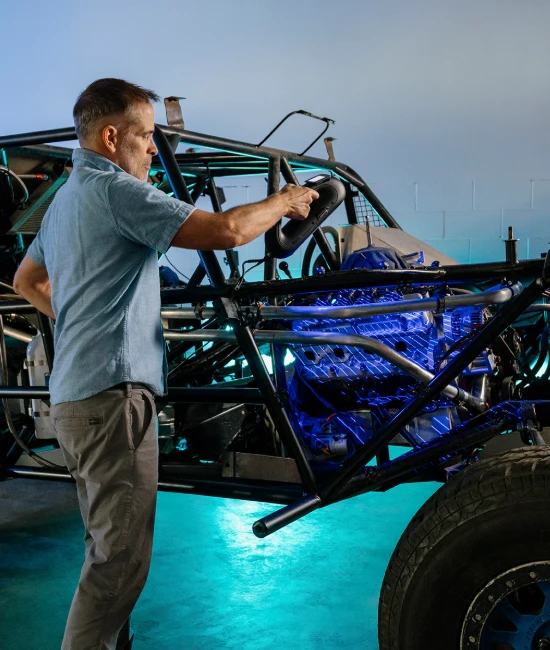

Tragbarkeit
Dieser tragbare 3D-Scanner ist ein eigenständiges Gerät, das ohne Stativ oder externes Tracking-System betrieben werden kann. Er ist so kompakt, dass er in einen kleinen Koffer passt, und kann überallhin mitgenommen und in jeder Umgebung verwendet werden – ohne Kompromisse bei der Leistung.
Leicht und kompakt
Passt in einen Koffer
Keine starre Einrichtung erforderlich

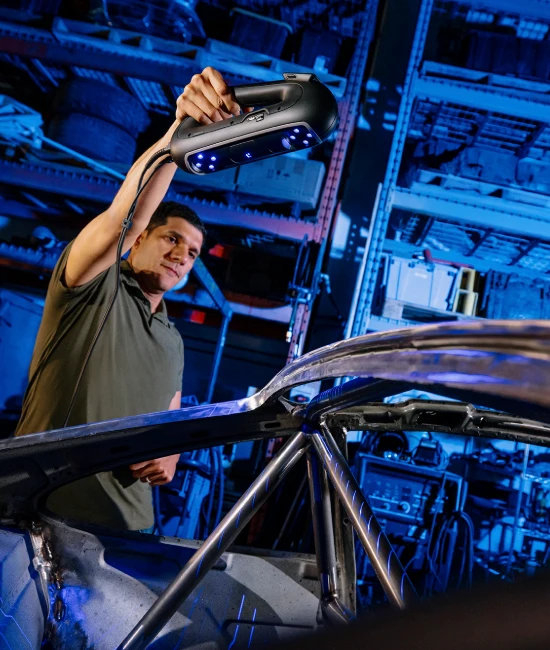

Der Scanner und das Teil können sich während des Scannens frei bewegen
Scannen für unterwegs

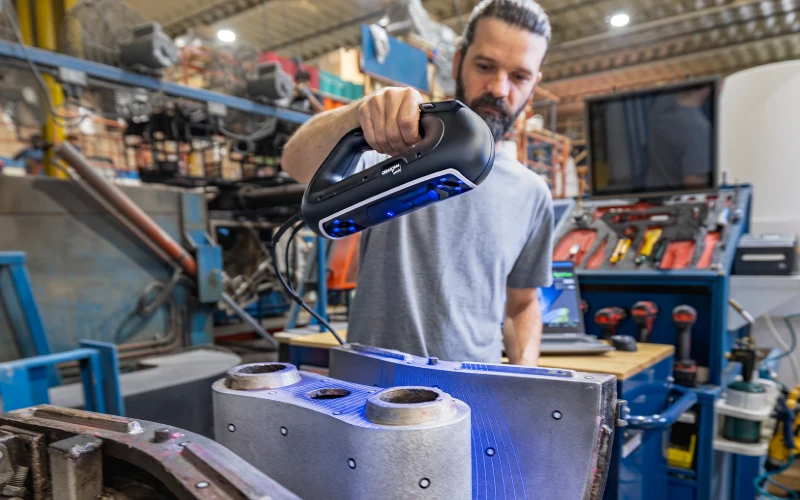

Verwendung im Labor oder in der Fertigung
Schnelle Einrichtung
In weniger als 2 Minuten betriebsbereit
Interessieren Sie sich für den HandySCAN 3D | PRO Series?
Der professionelle Handheld-3D-Scanner mit dem besten Preis-Leistungs-Verhältnis auf dem Markt.
Erfahren Sie, wie Sie mit der PRO Series einen Wettbewerbsvorteil für Ihr Projekt erzielen können.
Angebot anfordern
Anwendungsbereiche

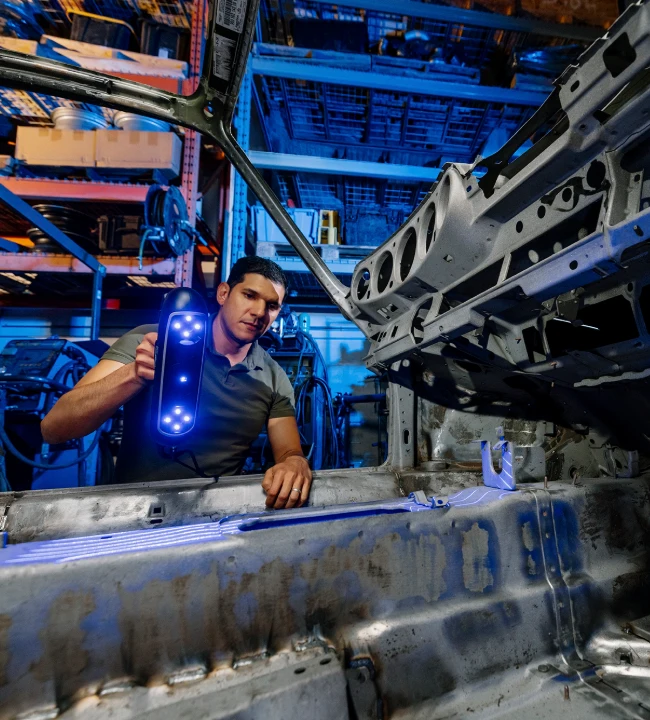

Produktentwicklung umfasst alle Phasen, die zur Markteinführung eines Produkts erforderlich sind – von der Idee über die Konzeption und technische Planung bis hin zur Produktentwicklung.

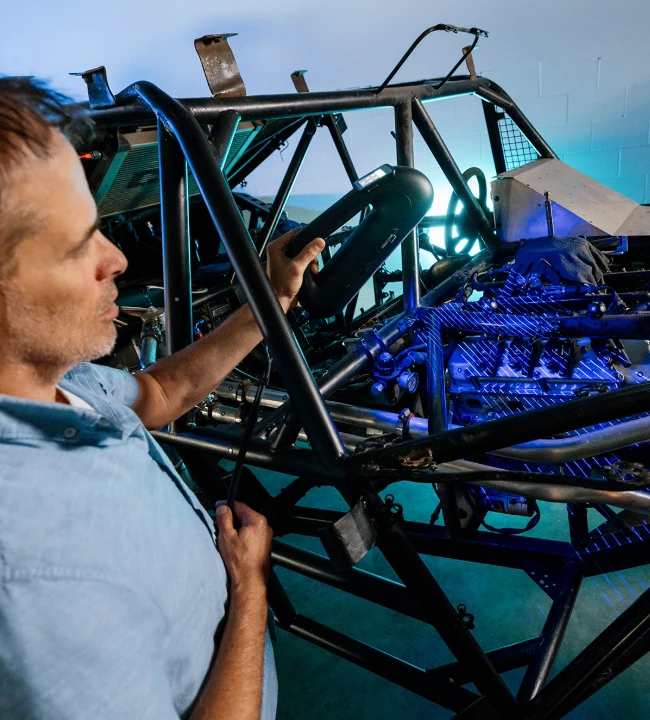

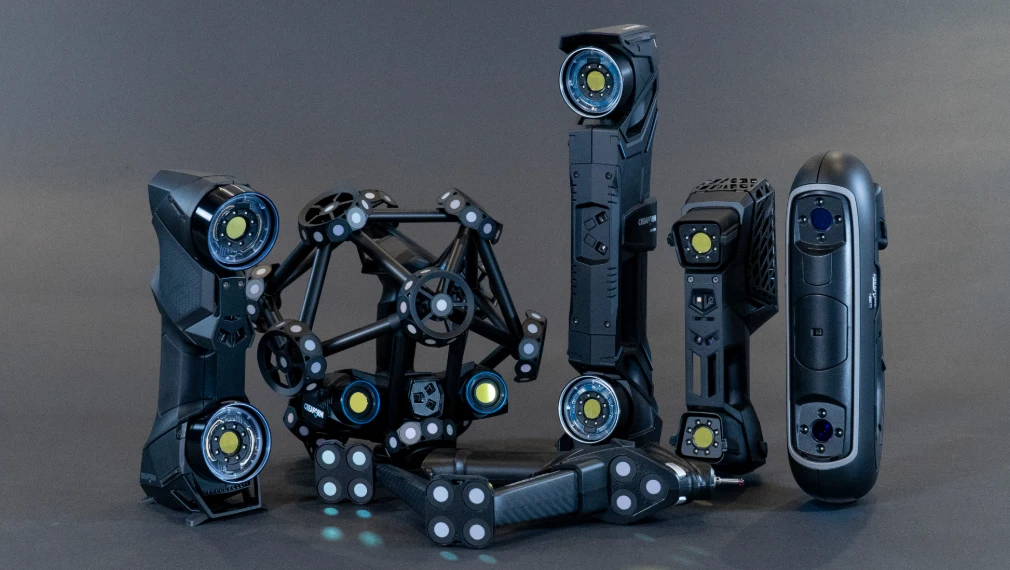

Mit den tragbaren 3D-Scannern von Creaform können CAD-Ingenieure und Industriedesigner 3D-Modelle von vorhandenen physischen Objekten erstellen.

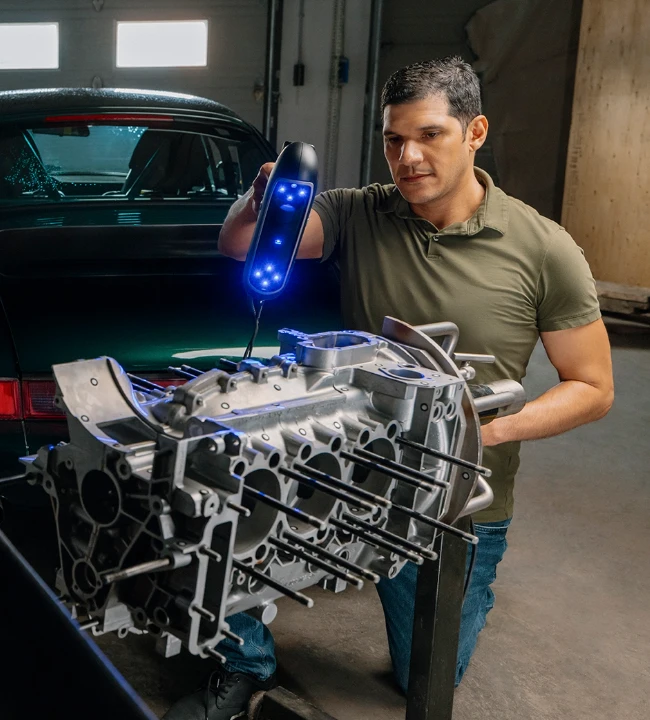

3D-Scan- und Messtechnologien – ob handgeführt oder automatisiert – ermöglichen es Qualitätskontroll- und Qualitätssicherungsingenieuren und -managern, die Abmessungen zu messen, die Qualität der gefertigten Teile zu überprüfen und die Ursache für bei Inspektionen festgestellte Probleme zu ermitteln.

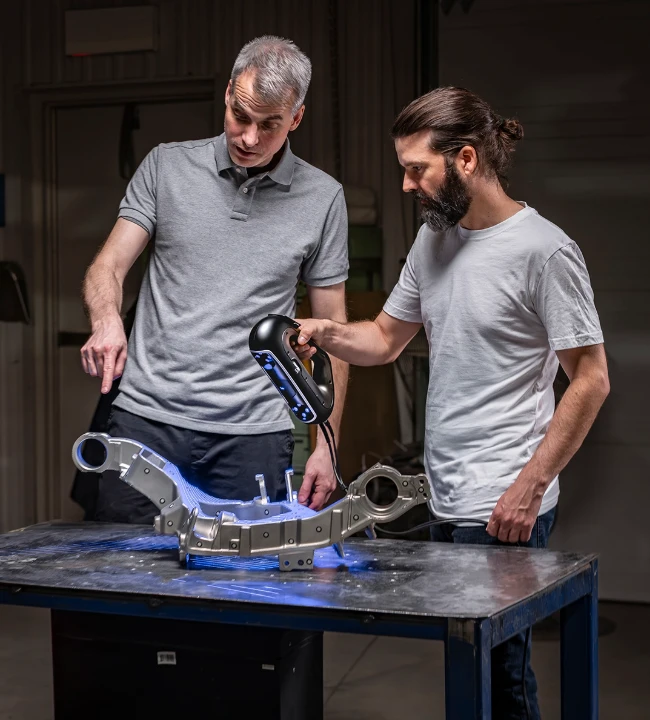

Eine Bildungslösung für zukunftsorientierte Lehrer und Forscher, die inspirieren, zusammenarbeiten und die Grenzen der Innovation erweitern möchten, indem sie die neuesten Fortschritte in der 3D-Messtechnik nutzen.
Creaform.OS
Die Intelligenz hinter den 3D-Mess- und Scanlösungen von Creaform
Creaform.OS ist im Lieferumfang aller 3D-Mess- und Scangeräte von Creaform enthalten und ist eine leistungsstarke, integrierte Betriebssoftware, die eine nahtlose Synergie zwischen Hardware und Software während der Erfassung gewährleistet und ein unvergleichliches 3D-Messerlebnis bietet.

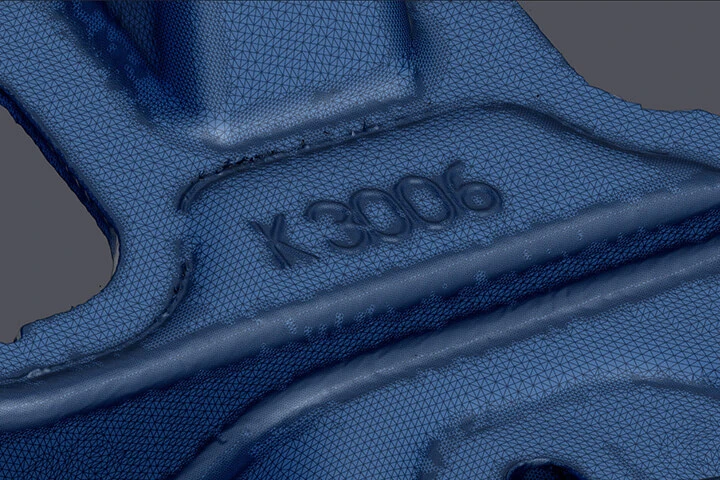

Fortschrittliche Mesh-Intelligenz ermittelt für jeden Scan die optimale Auflösung.

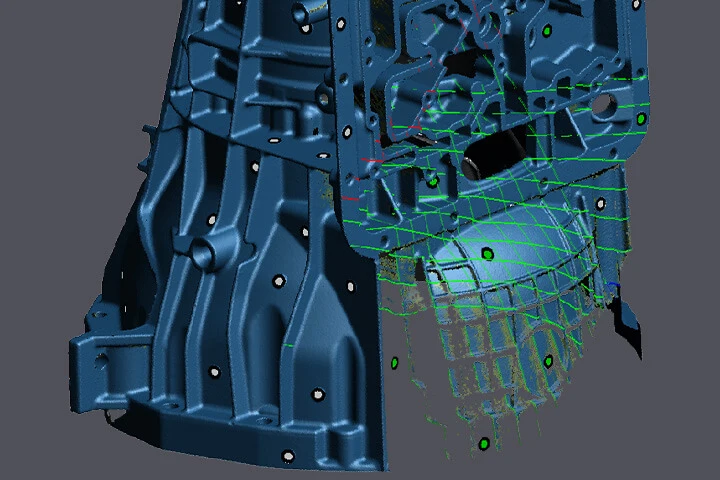

Die Software bietet eine Echtzeit-Visualisierung des Netzes, während das 3D-Modell Gestalt annimmt.

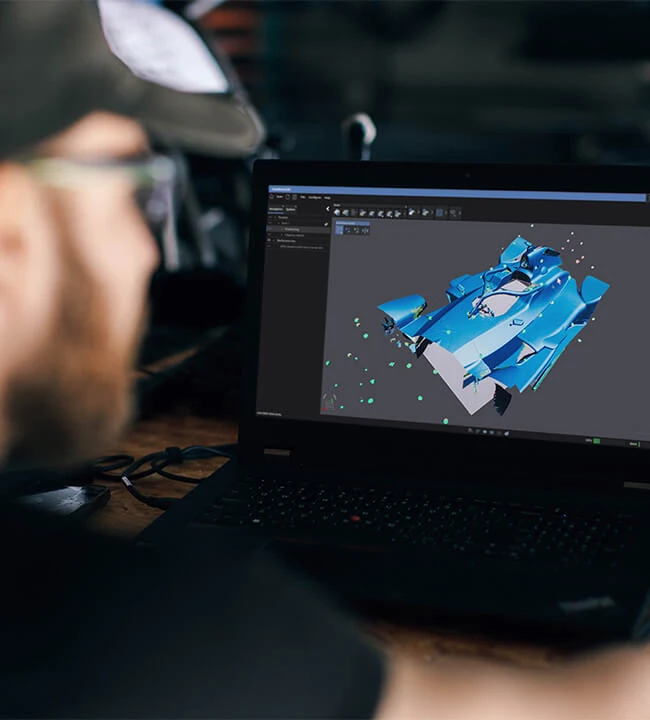

KI-gesteuerte Intelligenz identifiziert und verfolgt Ziele automatisch.

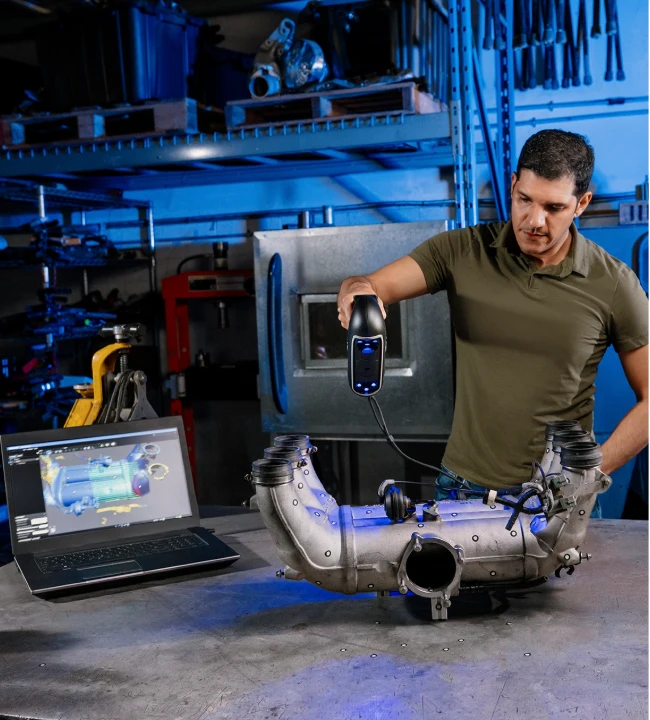

Echtzeit-Feedback garantiert jederzeit eine optimale Erfassung für jeden.

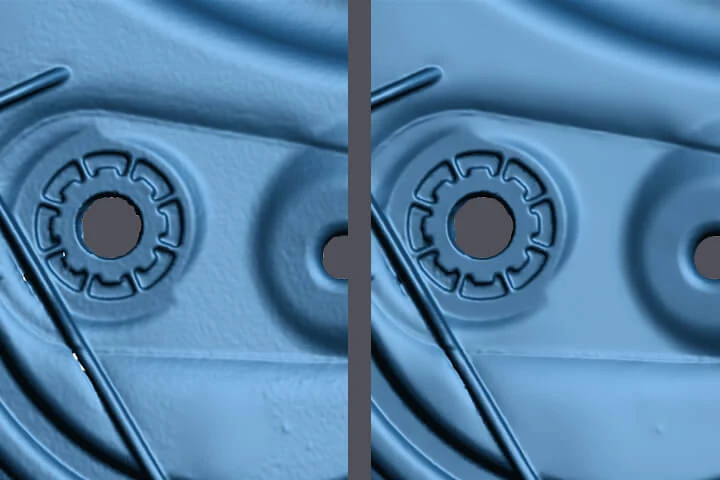

Ausgefeilte Algorithmen sorgen für eine hervorragende Netzqualität.

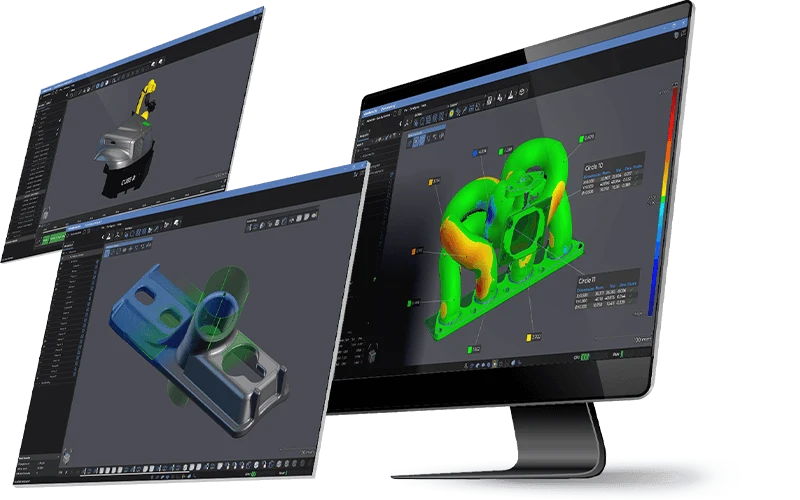

Creaform Metrology Suite™
Bewährte, zuverlässige 3D-Messtechnik-Software für reale Herausforderungen
Die Creaform Metrology Suite umfasst vier Anwendungssoftwaremodule – Scan-to-CAD, Inspection, Automation und Dynamic Tracking – und bietet eine umfassende und integrierte Lösung für reale Herausforderungen.
Anwendungs-Softwaremodule

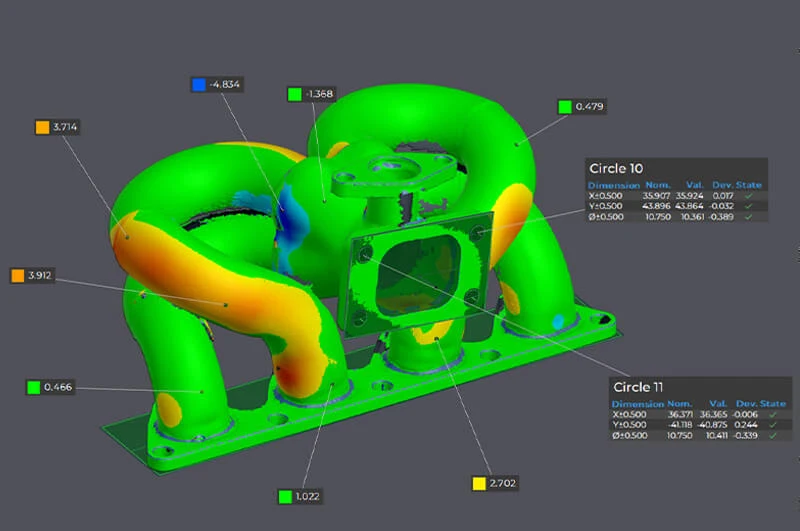

Inspection
Software zur Massprüfung für die Qualitätskontrolle

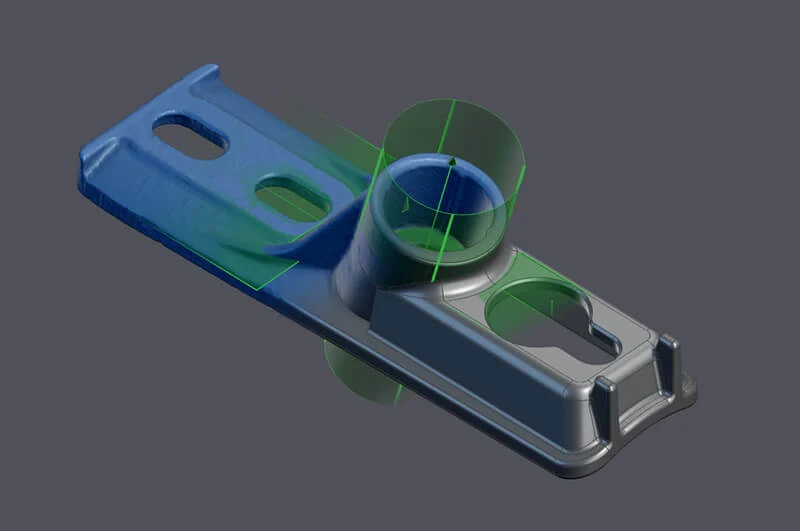

Scan-to-CAD
Software zur Merkmals-Extraktion und CAD-Modellierung aus 3D-Scandaten
Kompatible Software

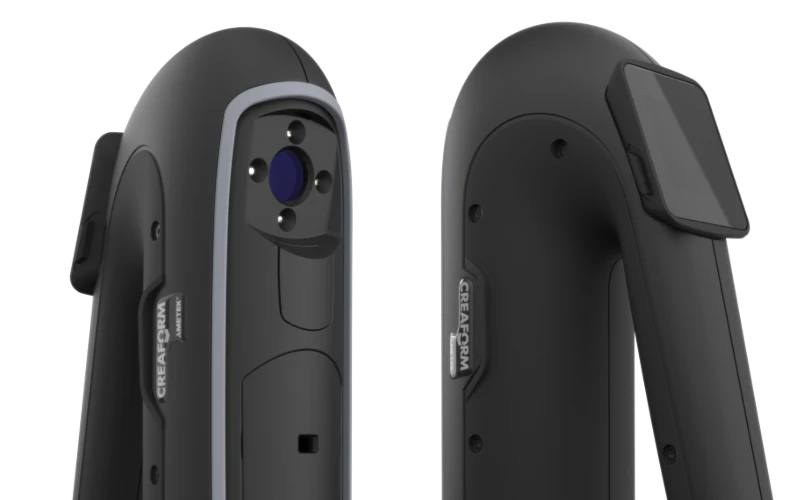

Technische Daten
HandySCAN PRO™
Genauigkeit
0.030 mm
Volumetrische Genauigkeit
0.020 mm + 0.060 mm/m
Messauflösung
0.025 mm
Messrate
1’200’000 Messungen/s
HandySCAN 3D | PRO-Serie - Alle Technische Daten
Allgemein
Die HandySCAN 3D | PRO-Serie setzt den Standard für tragbare 3D-Messungen in der Produktentwicklung und im Reverse Engineering.
Basierend auf bewährter und zuverlässiger Technologie bietet sie unübertroffene Genauigkeit, Auflösung und Einfachheit – überall, auf jeder Oberfläche, egal wie komplex diese auch sein mag.
Dank ihrer fortschrittlichen technischen Spezifikationen ist sie die ideale Lösung für Technologie-Innovatoren und Ingenieure, die nach einer leistungsstarken, leicht zugänglichen Möglichkeit suchen, die Produktentwicklung zu beschleunigen, die Markteinführungszeit zu verkürzen und die Entwicklungskosten zu senken.
Technische Spezifikationen
| Genauigkeit | Bis zu 0,030 mm(1) |
| Volumetrische Genauigkeit (basierend auf der Größe des Teils) |
0.020 mm + 0.060 mm/m(2) |
| Volumetrische Genauigkeit mit MaxSHOT Next™|Elite | 0.030 mm + 0.015 mm/m(3) |
| Messfähigkeiten (bei einem Arbeitsabstand von 0,35 m) |
|
 Stift |
1.00 mm |
 Bohrung |
1.50 mm |
 Absatz |
0.030 mm |
 Wandstäke |
0.75 mm |
| Messauflösung | 0.025 mm |
| Netz-Auflösung | 0.100 mm |
| Messrate | 1’200’000 Messungen/s |
| Lichtquelle | 23 blaue Laserlinien(4) |
| Scanner-Steuerung | Touchscreen-Display |
| Arbeitsabstand | 250 to 450mm |
| Tiefenschärfe | 200 mm |
| Objekt-Grössenbereich (empfohlen) | 0.05-4 m |
| Ausgabeformate | .dae, .fbx,.iges, .ma, .obj, .ply, .step, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf |
| Reverse Engineering Software | Scan-to-CAD Pro (im Lieferumfang enthalten) |
| Kompatible Software | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)(5) |
| Gewicht | 920 g |
| Abmessungen (LxBxH) |
79 x 150 x 304 mm |
| Anschlussstandard | 1 X USB 3.0 |
| Betriebstemperaturbereich | 5-40 °C |
| Betriebsfeuchtigkeitsbereich (nicht kondensierend) |
10-90% |
| Zertifizierungen | EG-Konformität (EC) (Richtlinie zur elektromagnetischen Verträglichkeit, Niederspannungsrichtlinie), kompatibel mit wiederaufladbaren Batterien (sofern zutreffend), IP50, WEEE |
| Patente | CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, EM 009203334-0001, EM 009203334-0002, EM 009203334-0003, EM 009203334-0004, EM 009203334-0005, EM 009203334-0006, CN 220,206,623 U, CN 308805542 S, CN 221,445,081 U |
(1) Typischer Wert für die Durchmessermessung an einem kalibrierten Kugelartefakt.
(2) Wert für die Kugelabstandsmessung an einem kalibrierten Längenartefakt. Die Ergebnisse werden mithilfe integrierter Photogrammetrie mit volumetrischer Genauigkeitsoptimierung erzielt.
(3) Die volumetrische Genauigkeit des Systems bei Verwendung eines MaxSHOT 3D kann nicht besser sein als die Standardgenauigkeit für ein bestimmtes Modell.
(4) Laserklasse: 2M (augensicher).
(5) Auch kompatibel mit allen gängigen Mess-, CAD- und Computergrafik-Softwareprogrammen durch Import von Netzen und Punktwolken.
Weitere Dienstleistung für den HandyScan 3D Pro
Internationaler Support, Reparatur und Kalibrierung 3D-Messtechnikzentren
Die Messtechnikzentren von Creaform befinden sich weltweit und bieten die folgenden Dienstleistungen* in verschiedenen Sprachen an:
Technischer Support für Software und Hardware per Hotline
Grundlegende und fortgeschrittene Reparaturen von 3D-Scannern
Wartung, Einstellung und Kalibrierung von Geräten
Leihservice
Austausch von 3D-Scanner-Komponenten
Weiterverkauf von Teilen
Verlängerung der Garantie
* Die Dienstleistungen können je nach Messzentrum variieren.
Kompromisslose Fertigung 3D-Scanner-Prozess
Creaform entwickelt, fertigt und kalibriert HandySCAN 3D-Scanner mit dem höchsten Qualitätsmanagementsystem gemäß den international anerkannten Normen ISO 9001.
Wir sind stolz darauf, jeden Schritt des Prozesses von Anfang bis Ende selbst zu kontrollieren. Jeder Scanner wird mit einer personalisierten Zertifizierung und vollständig dokumentierten Testergebnissen geliefert.
Weltklasse-Qualität und 3D-Präzisionsstandard
Bei Creaform hat die Qualität unserer Produkte und Dienstleistungen oberste Priorität. Als Pioniere im Bereich der tragbaren 3D-Messtechnik sind wir bestrebt, innovative Lösungen zu entwickeln, die die Anforderungen unserer Kunden übertreffen. Wir investieren in die kontinuierliche Verbesserung unserer Prozesse, setzen neue Industriestandards und sorgen für die vollständige Zufriedenheit unserer Kunden.
